北大青鸟火灾显示盘层显

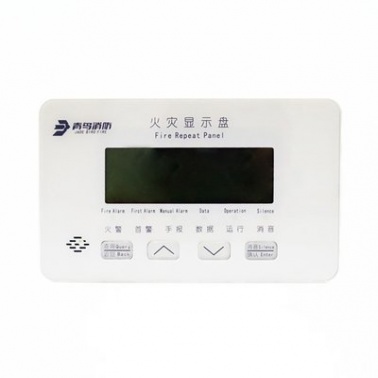

北大青鸟火灾显示盘层显JBF-VDP3060A

一、功能特点：

1、内置微处理器，一键设置；

2、每个报警回路可连接 15 台火灾显示盘，编址范围为 201~215；

3、采用 SMT 表面贴装工艺；

4、采用二总线与 JBF-11S 控制器相连接，无极性要求，传输距离为 1500 米；

5、一台 JBF-VDP3060A 可显示同一回路上所有报警地址或显示三段不连续的地址；

三、技术指标：

工作电压 DC 19-28V

控制器提供，调制型监视电流 ≤23mA           （24V）

报警电流 ≤80mA           （24V）

抗电磁干扰 10V/m

编码方式通过火灾显示盘上的按钮设定

编码范围 201-215

确认灯监视状态绿色指示灯闪亮，接收到报警信号时，红色指示灯常亮；按下消音键后，黄色指示灯常亮。

外形尺寸 180mm 长 × 90mm 宽 × 39mm 高

线    制 L1、L2、+ 24V、GND 四总线，L1、L2 接线无极性
