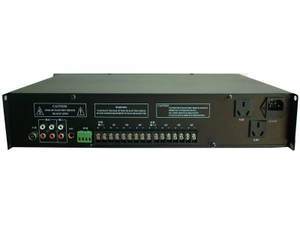

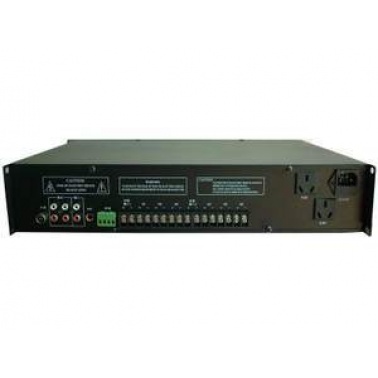

　北大青鸟广播区域控制盘YJG4590

　　一、YJG4590区域控制盘功能特点

　　YJG4590区域控制盘是广播系统中主要的广播分区控制设备，根据实际使用需求可灵活选择广播分区数量。使用对外专用通讯接口，可方便实现应急区域的联动应急广播。本区域控制盘采用总线广播方式，通过专用广播接口卡与火灾自动报警主机进行通讯，大可达90路区域广播控制，对应90只广播控制模块，每台区域控制盘多可配接4台功率放大器。本系统设备功能执行GB16806-2006国家标准中相关条款。

　　（1）采用中文液晶和LED灯显示。

　　（2）广播分区可独立控制，也可将几个连续区域设置为一个逻辑区域进行统一操作，也可选择通播方式集中控制。（3）单个广播模块控制输出功率≤60W。

　　（4）具有遥控输出，告警输入，静音输入等功能。

　　（5）采用DC.24V电源供电

　　二、YJG4590区域控制盘系统配置

　　（1）JBF-VOP3570A广播接口卡输入端连接JBF-11S/SF火灾报警控制器内CAN及DC.24V电源；输出端（A\B）连接YJG4101CAN通讯模块，通讯模块连接YJ4590广播区域控制盘总线端（BUS+—端子），注意连接极性。

　　（2）JBF-VOP3570A广播接口卡拨码开关d1~d3位设置本接口卡地址，每台火灾报警控制器可连接4块广播接口卡；配接11S控制器（无CE盘）时d8位置于OFF，配接11S控制器（带CE版本）或11SF控制器时d8位置于ON。

　　（3）广播接口卡在火灾报警控制器中盘号为33~36号，需在主机“系统配置”中按实际数量进行“总线广播盘”配置。

　　（4）JBF-143F广播控制模块自动登记后需手动将登记类型修改为“广播部件”类型。

　　（5）在报警主机“总线盘对应关系”编程菜单中进行相应设置，如本机只带1块广播区域控制盘，1号键对应1回路100号广播模块，则应设置为“33盘01号←→01回路100号”
