输入输出模块

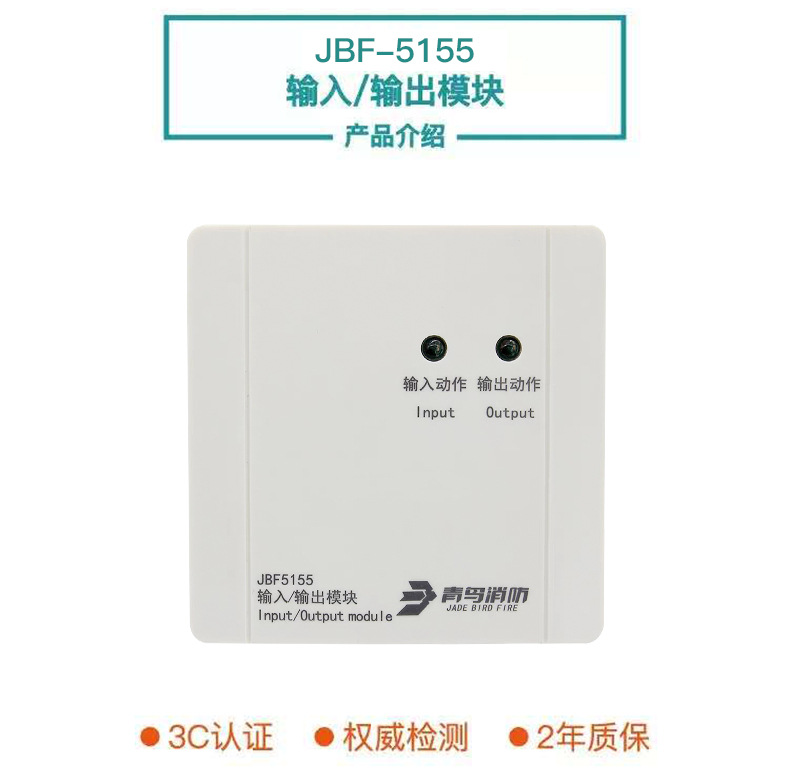

　　一、JBF5155输入/输出模块功能特点

　　1、JBF5155输入/输出模块配接北大青鸟JB-QB-JBF5010型火灾报警控制器，只需两线工作即可输出有源信号实现对被控设备的启、停控制，同时还可以实现主机与被控设备之间线路状态的监视功能。

　　2、JBF5155输入/输出模块应答信号采用无源闭合信号。

　　3、通过主机端设置，模块可实现脉冲点动输出或持续输出，输出形式为DC.24V。

　　二、JBF5155输入/输出模块技术指标

　　型号：JBF5155

　　工作电压：DC19-28V 控制器提供

　　工作温度：-10~+50℃

　　贮存温度：-20~+50℃

　　相对湿度：≤95%(40±2℃)

　　监视电流：≤0.3mA(24V)

　　动作电流：≤70mA (24V)

　　确认灯：正常监视状态：输入动作灯红色闪亮，输出动作灯不亮

　　故障状态：输入动作灯不亮，输出动作灯不亮

　　动作状态：输入动作灯红色常亮，输出动作灯红色常亮

　　输出容量：C1 启动输出、C0 停止输出 DC.24V/80mA

　　外形尺寸：85mm 长 × 85mm 宽 ×42mm 高

　　线制2 线制 有极性
