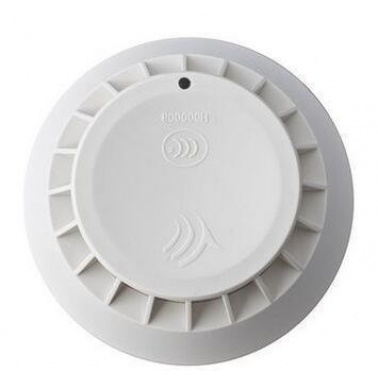

感温探测器

　一，功能特点：

　　内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。

　　探测器为 A2R 类，具有差定温报警功能的感温探测器。

　　火警确认灯采用导光柱传导，360 度可见。

　　采用玻璃封装温敏电阻，温度响应速度快。

　　输出温度升降曲线，可以通过控制器查看现场的温度变化。

　　稳定性高，抗电磁干扰、抗腐蚀、抗环境温度影响能力强。

　　抗湿热能力强，可适应不同气候环境的要求。

　　采用 SMT 表面贴装工艺。

　　二，技术指标：

　　内容 技术参数

　　工作电压 DC19-28V

　　控制器提供，调制型

　　工作温度 -10…+50℃

　　贮存温度 -30…+75℃

　　相对湿度 ≤95%(40±2℃)

　　监视电流 ≤0.3mA （24V）

　　报警电流 ≤1mA （24V）

　　确 认 灯 监视状态瞬时闪亮，报警常亮（红色）

　　外形尺寸 Φ100mm × 41mm(含底座)

　　编码方式 使用专用电子编码器

　　编码范围 1-200

　　保护面积 20-30m2

　　线 制 二总线，无极性

　　远传输距离 1500m

　　执行标准 GB4716-2005《点型感温火灾探测器》

　　三，结构特征、安装与布线：

　　先将探测器底座JBF-VB4301B 用 2 只 M4 的螺钉紧固在预埋盒上。

　　采用 ZR-RVS-2×1.5mm2双绞线，回路两总线分别接在端子 L1 和端子 L2 上，不分极性。

　　用专用电子编码器对探测器写入部位号（1-200）。

　　将探测器嵌入底座，然后按顺时针方向拧紧即可。

　　安装时宜带手套操作，以保持探测器外壳清洁。
