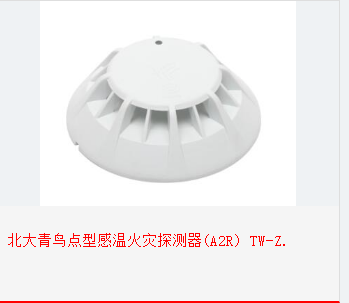

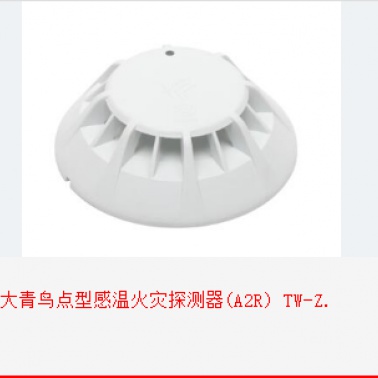

![[北大青鸟点型感温火灾探测器(A2R) TW-ZD-JBF-4110]](images/202004/source_img/10203_P_1585851824414.png)
- 规格参数
- 产品介绍
- 商品评价
- 售后服务
- 常见问题
自动报警
功能特点
内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。
探测器为A2R类，具有差温报警功能的感温探测器。
火警确认灯采用导光柱传导，360度可见。
采用玻璃封装温敏电阻，温度响应速度快。
输出温度升降曲线，可以通过控制器查看现场的温度变化。
稳定性高，抗电磁干扰、抗腐蚀、抗环境温度影响能力强。
抗湿热能力强，可适应不同气候环境的要求。
技术参数列表
内容 | 技术参数 |
工作电压 | DC19-28V 控制器提供，调制型 |
工作温度 | -10…+50℃ |
贮存温度 | -20…+50℃ |
监视电流 | ≤0.3mA （24V） |
报警电流 | ≤0.6mA （24V） |
确 认 灯 | 监视状态瞬时闪亮，报警常亮（红色） |
外形尺寸 | Φ100mm ×41mm(含底座) |
编码方式 | 使用专用电子编码器 |
编码范围 | 1-200 |
保护面积 | 20-30m2 |
线制 | 二总线，无极性 |
最远传输距离 | 1500m |
执行标准 | GB4716-2005《点型感温火灾探测器》 |
结构特征、安装与布线
将探测器底座JBF-VB4301B用2只M4的螺钉紧固在预埋盒上。
采用ZR-RVS-2×1.5mm2双绞线，回路两总线分别接在端子L1和端子L2上，不分极性。
使用专用电子编码器对探测器设定地址码（1-200）。
将探测器嵌入底座，然后按顺时针方向拧紧即可。
安装时宜带手套操作，以保持探测器外壳清洁
外形结构图

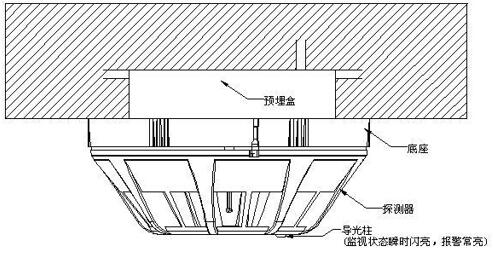

安装示意图
配接底座
配接JBF-VB4301B型探测器底座，与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
接线示意图与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
安装注意事项
安装前应使用专用电子编码器对探测器编码。
安装时宜带手套操作，以保持探测器外壳清洁。
定期进行加温试验，建议每半年一次。
