首先，有必要明确的是：防排烟系统并不是单一系统，而是①防烟系统和②排烟系统两个系统的总称。
　　防烟系统--采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。
　　排烟系统--采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

　　↓ 下面就分别对这两个系统进行图文解析 ↓
　　一、防烟系统
　　设置部位：
　　1. 防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。
　　作用：
　　通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。
　　方式：
　　1. 自然通风
　　2. 机械加压送风
　　· 自然通风方式
　　· 机械加压送风方式
　　不具备自然通风条件的防烟部位应设置机械加压送风系统。
　
　　二、排烟系统
　　设置部位：
　　1. 较长的疏散走道；
　　2. 有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3.中庭。
　　作用：
　　是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。
　　方式：
　　1. 自然通风

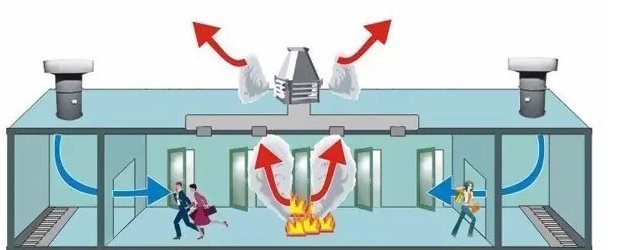

　　2. 机械排烟
　　· 自然通风方式
　　注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。
　　【附】防火阀与排烟防火阀的区别
